ATE/ATS 多通道电源测试仪（四 / 八通道） 是 TAOKE（东莞市韬科电子有限公司）面向电源类产品量产测试打造的多通道自动测试设备。一机多用，支持充电宝、电源适配器、车充、无线充等各类充电类产品，兼容最新 C94 充电器与 USB 自适应；内部集成高精度程控电源与程控电子负载，可同时满足电源产品对供电与负载的需求，实现多通道独立测试或协同联动测试。

一、产品概述

设备以工业测试机柜的形式，将 4 / 8 通道测试单元、程控电源、程控电子负载、功率仪、高压绝缘仪、AC 电源机以及气动测试治具集成为一体，由内置工控电脑与大屏触摸界面统一操作。操作人员通过触摸屏调用不同产品的测试档案（料号），即可完成开机自检、上料、自动测试、结果判定到老化测试的全流程，产线换线快速、操作简单。

主要功能：多通道独立 / 联动测试、多接口兼容（Lightning、Type-C、Micro、USB）、快充协议触发（QC2.0 / QC3.0 / QC4.0、USB PD、VIVO、OPPO 等）、带载电压电流与过流 / 短路保护测试、DC / AC 转换效率与纹波测量、AC 静态功耗检测、四通道左右轮换测试、USB 自适应、充电宝 Type-C 单口充放电，以及量产老化测试。

核心参数

项目规格
产品名称ATE / ATS 多通道电源测试仪（四 / 八通道）
测试通道4 通道 / 8 通道（机型可选），支持单独测试或协同联动测试
被测接口Lightning、Type-C、Micro、USB（AC / DC）
车充输出电压0 – 32 V，可任意设置，分辨率 10 mV
电子负载电流单路最大 10 A，可任意设置，分辨率 10 mA
快充协议QC2.0 / QC3.0 / QC4.0、USB PD、VIVO、OPPO 等
电参数测量带载电压电流、过流保护、短路保护、DC / AC 转换效率、纹波等
高压测试支持最大宽电压 3600 V，AC 4000 V（高压绝缘测试）
Lightning 识别支持 C48 / C89 / C91 / C94，智能识别 Lightning 头 ID 信息与 D+、D− 电压
Type-C 识别精准读取充电器上拉电阻值，支持 USB 自适应
显示与操作大屏触摸，多套测试档案，测试项目参数独立可编辑
气源要求0.4 – 0.6 MPa（气动测试治具）
老化测试每通道 10000 次，不良率小于 0.5% 满足出货标准

设备实拍

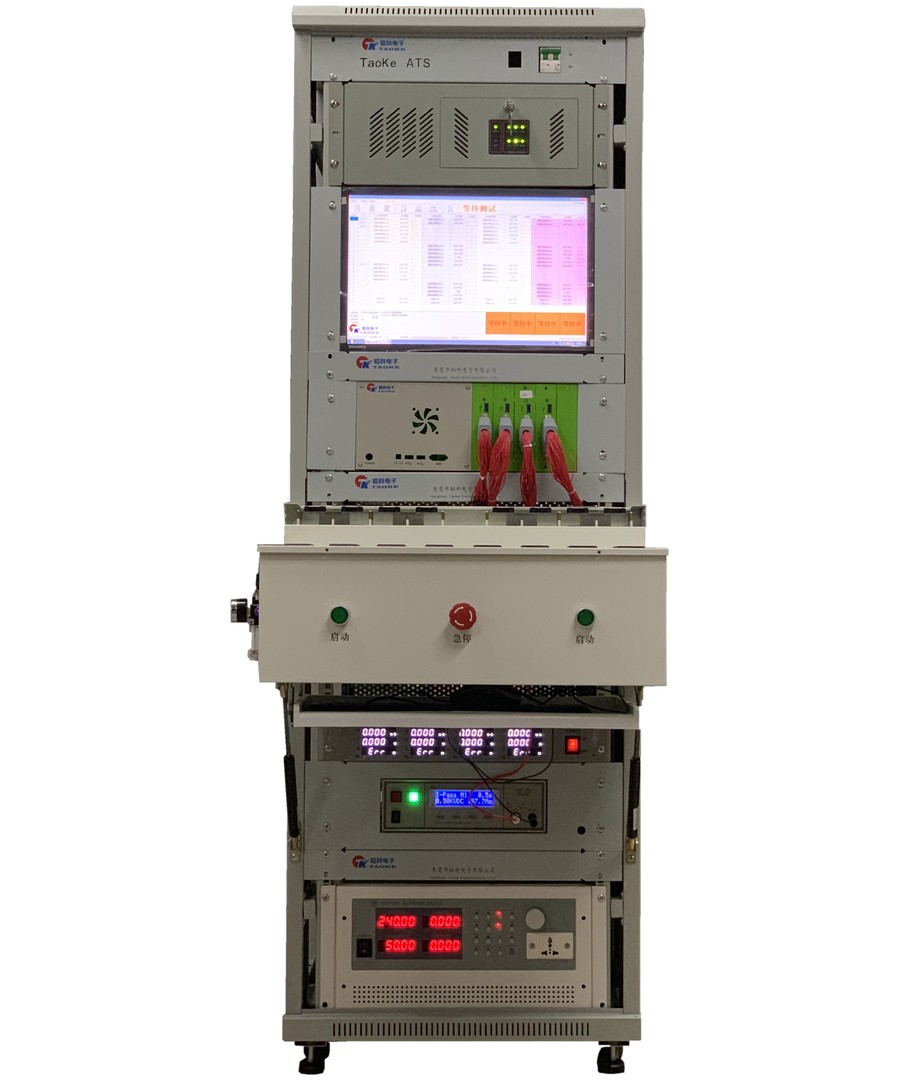

ATE/ATS 多通道电源测试仪整机外观（正面）
整机外观（正面）：工业机柜集成测试单元、程控电源 / 电子负载、功率仪与高压绝缘仪

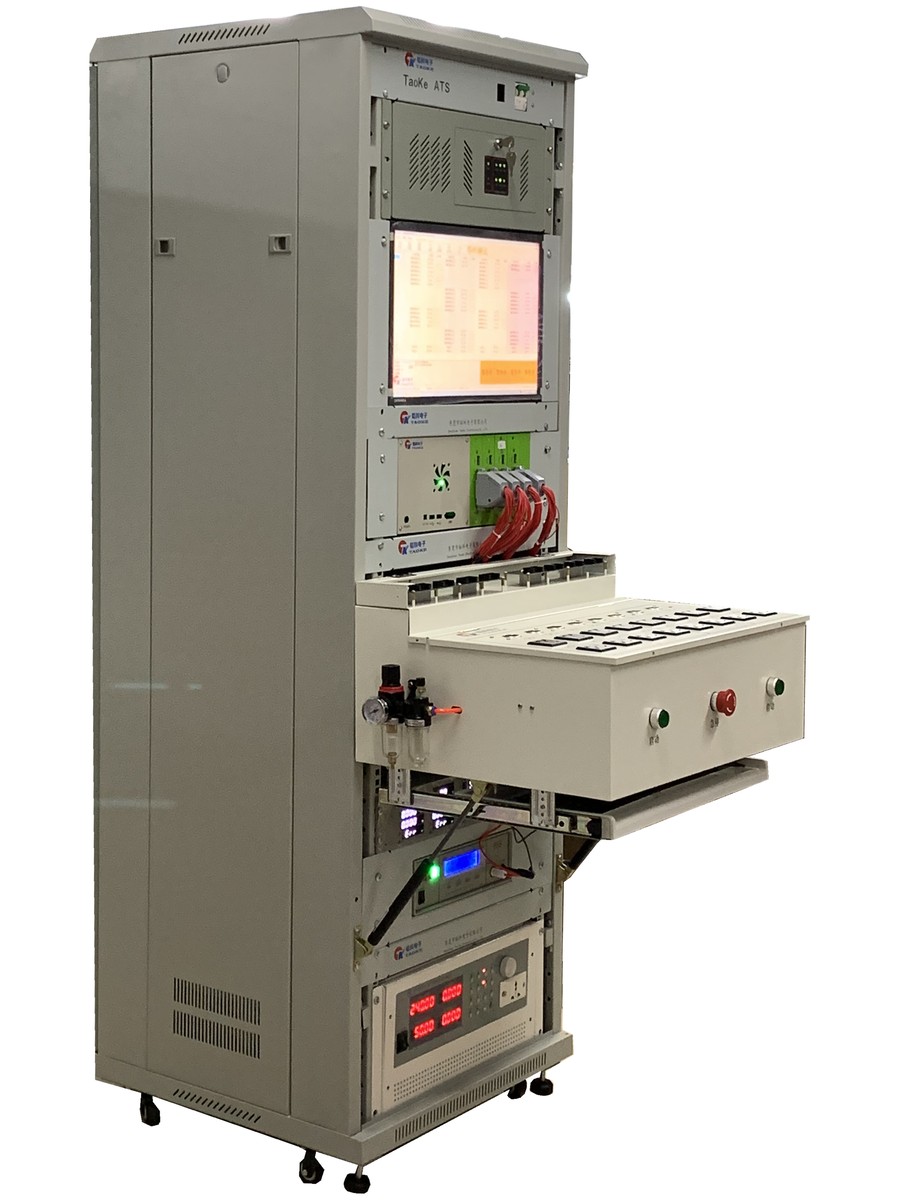

ATE/ATS 多通道电源测试仪整机外观（斜视）
整机外观（斜视）：抽出式气动测试治具与产品放置区

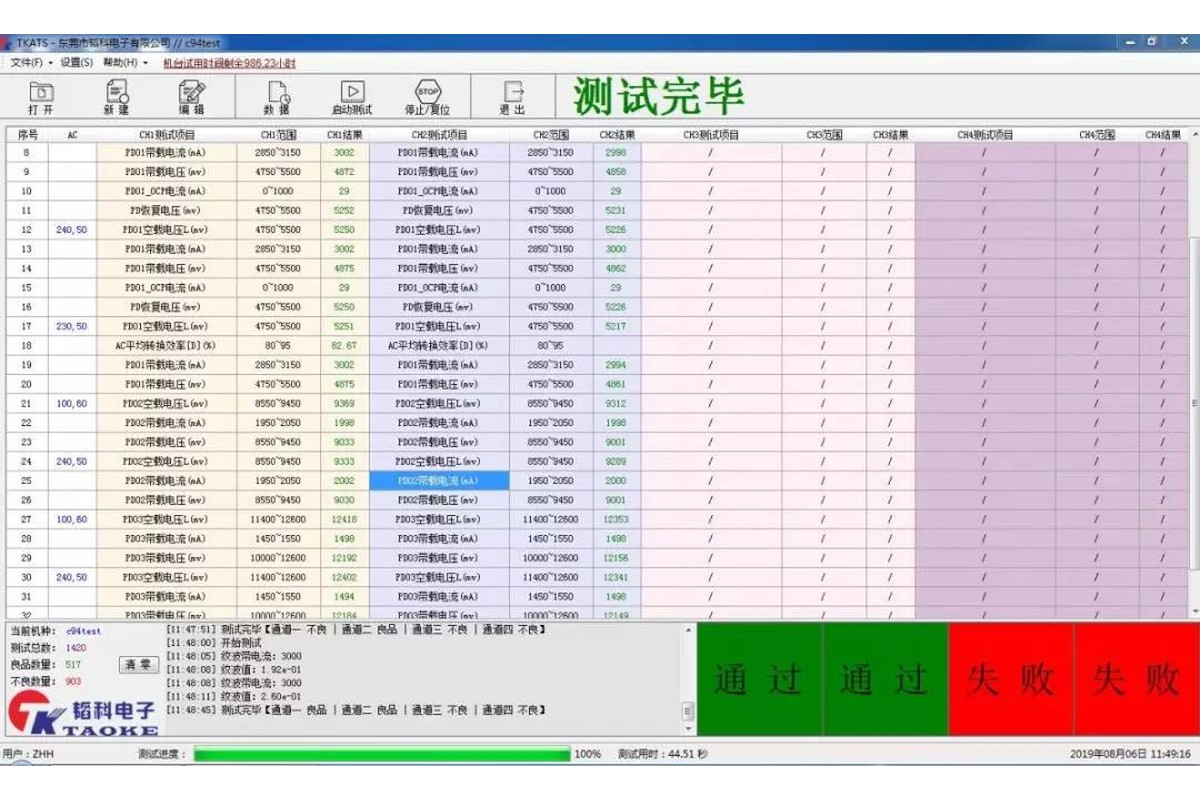

ATE/ATS 测试软件界面：多通道测试项目与 PASS / FAIL 判定
测试软件主界面：多通道测试项目、量测值与 PASS / FAIL 判定（右下方为通过 / 失败统计）

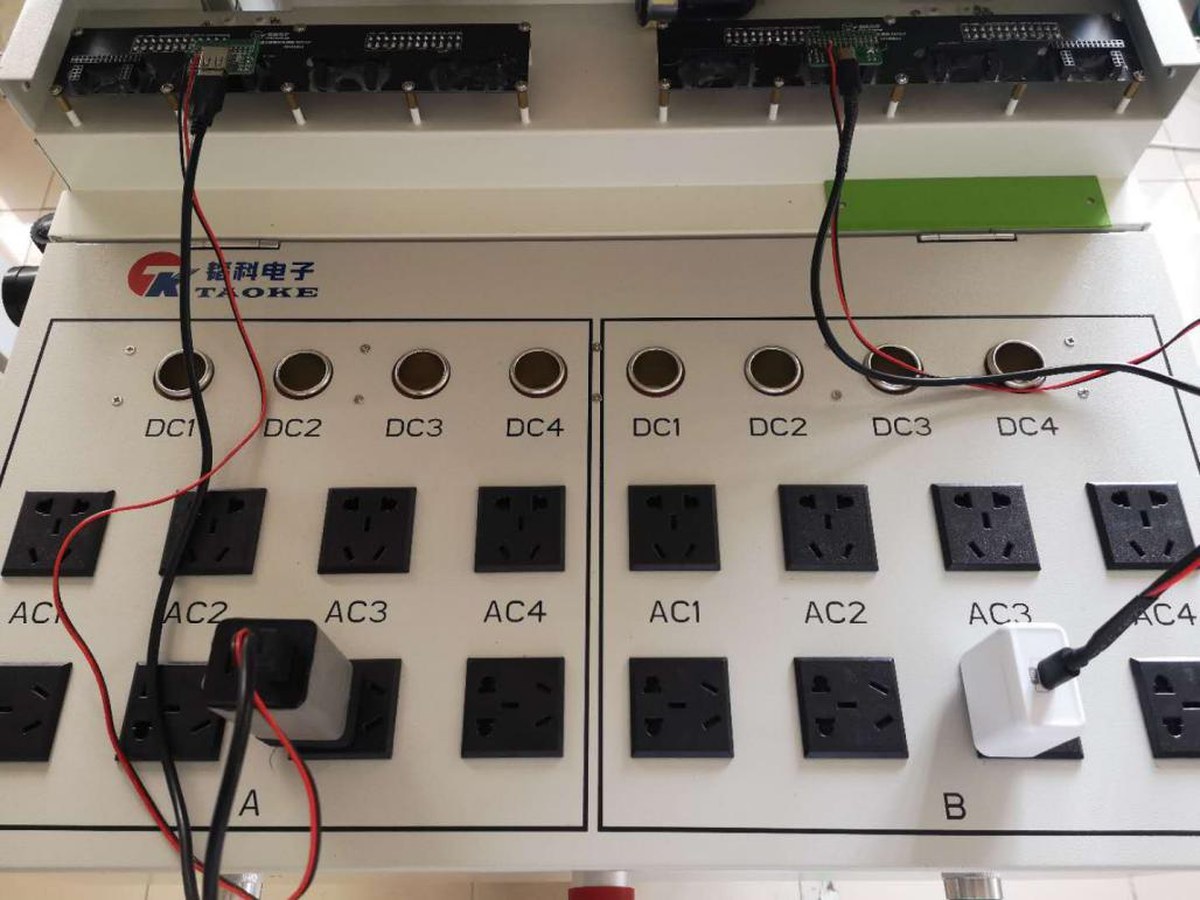

测试治具：AC / DC 多路插座与 TYPE-C 测试头
测试治具：AC / DC 多路插座与 TYPE-C 专用测试头

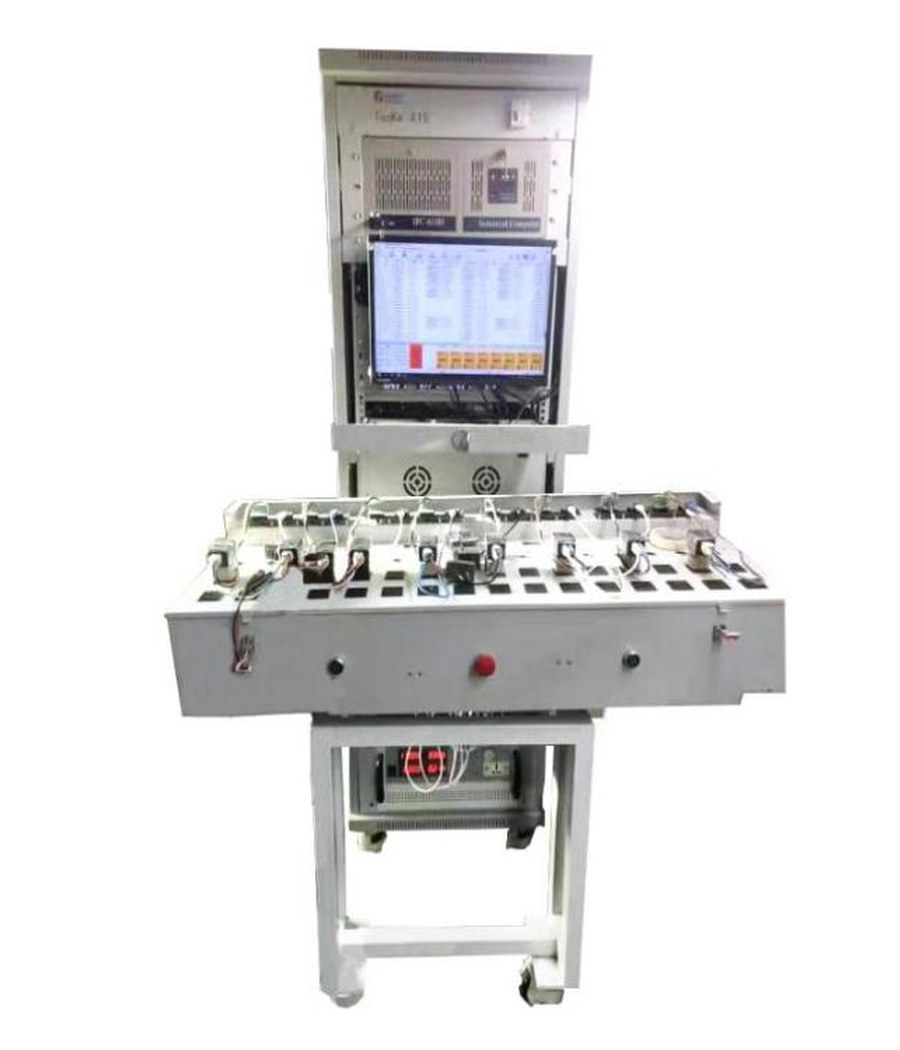

产线上料测试：治具内同时测试多只充电器
产线上料测试：治具内同时测试多只充电器

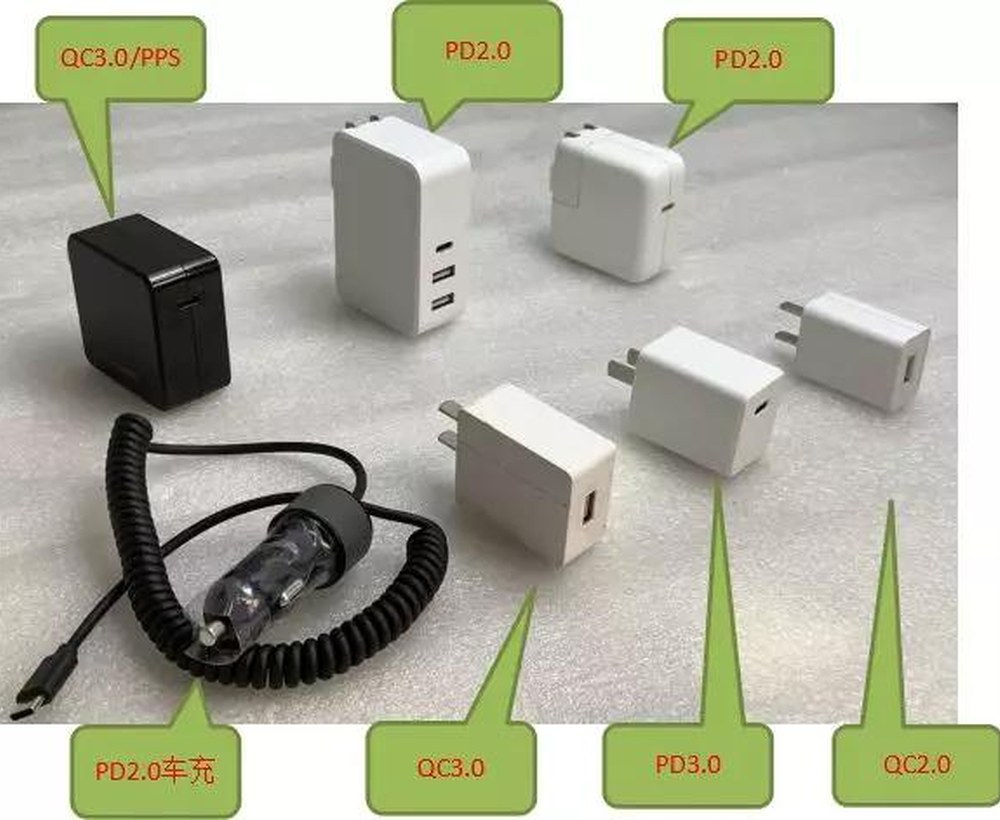

测试样品：车充、直充、无线充与 TWS 充电盒 PCBA
测试样品：车充、直充、无线充与 TWS 充电盒 PCBA 等各类充电类产品

二、性能与技术指标

  • 支持多通道单独测试或者协同联动测试
  • 支持多种接口产品测试，如：Lightning、Type-C、Micro、USB
  • 车充支持设置任意大小输出电压（最大 32 V，分辨率 10 mV）
  • 内部集成电子负载，支持任意设置负载电流值（单路最大 10 A，分辨率 10 mA）
  • 支持 QC2.0、QC3.0、QC4.0、USB PD、VIVO、OPPO 等快充产品快充电压开启
  • 支持双电压自动切换测试；支持带载电压电流、过流保护、短路保护、DC / AC 转换效率、纹波等
  • 支持 Lightning C48 / C89 / C91 / C94 充电器，智能识别 Lightning 头 ID 信息以及 D+、D− 电压精准测量
  • 支持 Type-C 接口充电器，能够精准读取充电器上拉电阻值
  • 所有测试项目的参数相互独立并且配有独立调试界面
  • 多套测试档案便于不同产品之间切换；大屏触摸可根据产品智能修改参数
  • 支持 AC 静态功耗检测，测试 AC 产品转换效率
  • 可支持四通道左右轮换测试和 USB 自适应功能
  • 支持最大宽电压 3600 V，AC 4000 V
  • 支持充电宝 Type-C 单口充放电

三、功能测试

1. Lightning 充电器测试

支持 C48 / C89 / C91 / C94 充电器，智能识别 Lightning 头 ID 信息，并精准测量 D+ / D− 电压。

2. Type-C 充电器测试

精准读取充电器上拉电阻值；支持 USB 自适应功能，自动识别接口状态。

3. 快充协议触发

支持 QC2.0 / QC3.0 / QC4.0、USB PD、VIVO、OPPO 等快充产品快充电压开启。

4. 带载与保护测试

支持双电压自动切换测试；带载电压电流、过流保护、短路保护等测试项目。

5. 效率与纹波测量

支持 DC / AC 转换效率、纹波等参数测量，并可检测 AC 静态功耗。

6. 多通道轮换测试

支持四通道左右轮换测试；单通道输出产品可同时测四个，双通道可同时测两个，三、四通道产品一次性直接测完。

7. 参数独立可编辑

所有测试项目参数相互独立并配有独立调试界面；多套测试档案便于不同产品之间切换。

8. 老化测试

支持左右循环老化测试（工程师操作），设备每个通道老化 10000 次，当不良率小于 0.5% 时满足出货标准。

四、仪器组成与结构

组成部分说明
电脑主机运行测试软件，管理测试档案、测试数据与结果记录
电脑显示屏显示测试界面、各通道测试项目与判定结果
四通道测试仪器4 / 8 通道测试单元，负责电压、电流、协议等测试
功率仪测量功率、转换效率等电参数
高压绝缘仪高压绝缘 / 耐压测试（最大宽电压 3600 V，AC 4000 V）
AC 电源机为被测 AC 产品提供供电
仪器控制台启动 / 急停 / 控制按钮与运行状态指示
产品放置区（气动治具）产品上料、压合与测试连接，气源要求 0.4 – 0.6 MPa
电源漏电开关整机供电与安全保护

五、测试软件与操作

测试软件运行于设备内置工控电脑，通过大屏触摸操作，主要菜单包括 文件 / 编辑 / 数据 / 启动测试 / 停止 / 复位 / 退出。开机后设备自动执行复位与自检，并默认载入上次关闭前的机种（料号）。

操作人员通过「文件 — 打开机种」选择对应产品的测试档案即可开始测试，界面实时显示各通道的测试项目、量测值与 PASS / FAIL 判定结果；如需新增或修改测试项目，可在「编辑机种」中增删测试项、设定上下限范围，并可对通道之间的内容进行整体复制，编辑完成后保存机种即可。设备还支持工程师级别的通道临时停用与老化测试（左右循环）。

ATE/ATS 测试软件：测试完毕界面与通过 / 失败统计
测试完毕界面：各通道测试项目与量测值，底部显示通过 / 失败统计与测试用时

六、典型应用

  • 充电类产品量产测试：车充直充、移动电源、无线充电等各种充电类产品。
  • 单通道输出产品：可同时测量四个（八通道机型可同时测量八个）。
  • 双通道输出产品：可同时测量两个（八通道机型可同时测量四个）。
  • 多通道输出产品：三、四通道产品可一次性直接测完。
  • 各类快充与通用产品：QC2.0 / QC3.0 / QC4.0、USB PD、VIVO、OPPO 等各类快充产品，Lightning、Micro 等各类通用性产品。
  • TWS 充电盒 PCBA 测试：配合 8 通道治具与模拟电池仪器，可对 TWS 盒子 PCBA 进行静态、盒子充电、耳机充电等多状态自动测试。

七、制造商

本产品由 东莞市韬科电子有限公司（TAOKE） 自主研发与交付。公司专注于嵌入式软硬件开发、工业自动化控制及储能系统解决方案，拥有自主开发的量测模块、控制模块等核心技术，可为客户开发设备，实现自动测试与工业自动化控制，在保障质量的同时提高生产效率。

了解更多产品资讯，请访问 www.taoke-dg.com 或致电 0769-88058576。
