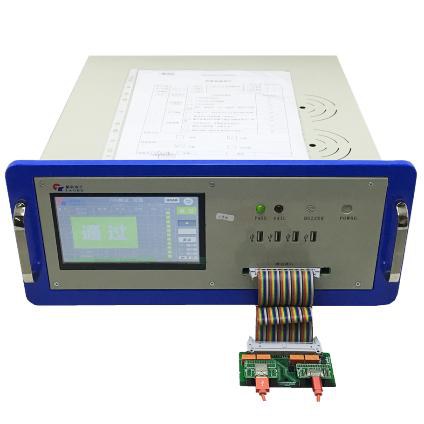

Lightning 综合测试机（型号 TK-AP008，C48 / C68 / C52 / C91 / C89 / C94 / C78 系列） 是 TAOKE（东莞市韬科电子有限公司）面向 MFi Lightning 数据线、连接器与充电器量产测试打造的多功能自动测试设备。测试项目严格参照 MFi 协会规范，一机覆盖断短路、芯片功能、保护性能、线阻压降、ESD 漏电流及摇摆瞬断等 20 余项子项，配合 7 寸液晶屏与专业测试治具，单线测试最快约 3 秒、支持单 / 双面快速检测，是线材与连接器工厂来料、制程与出货检验的高效工具。设备提供大 / 小两种机箱规格，适配不同产线空间与产能需求。
一、产品概述
设备以一体化测试机的形式，将测试主板、工控单元、7 寸液晶屏显示器、蜂鸣器提示与专业测试治具集成为一体，由内置系统统一管理与操作。操作人员通过触摸屏调用不同产品的测试档案（机种 / 料号），即可完成开机自检、上料、自动测试、结果判定到数据记录的全流程；配合单 / 双面功能测试头，可同时覆盖 Lightning 头的正反两面与 USB 端，产线换线快速、操作直观。
主要功能：Lightning 全系列数据线断短路测试；BJT、OVP、Hi5CC、短路保护等功能测试；D+、D− 导通与 ESD 漏电流检测；红黑线线阻测试及开启大电流后的实际压降测试；Lightning 芯片功能检测（如 C68 正反插识别，IC 的 ID、IMSN、ASN 等信息）；C48 / C68 / C94 / C91 / C89 等全 PIN 检测与 Lightning PCBA 元件测试；原装 / 非原装识别；智能提示测试失败原因，便于维修；支持插入自启动与限定参数可调，进一步提升产线测试节拍。
核心参数 / 技术规格
| 项目 | 规格 |
|---|---|
| 产品型号 | TK-AP008（C94 机型：TK-AP008-C94） |
| 产品名称 | Lightning 综合测试机（C48 / C68 / C52 / C91 / C89 / C94 / C78 系列） |
| 适用产品 | Lightning 全系列数据线及连接器（C48 / C68A / C68E / C68 / C52 / C91 / C89 / C94 / C78）、Lightning 充电器、Micro to Lightning、Type-C 2.0 / 100W、A to C、C10B 及仿品单 / 双面测试 |
| 测试标准 | 测试项目参考标准均参照 MFi 协会规范 |
| 测试子项 | 断短路、BJT / OVP / Hi5CC / 短路保护、D+ / D− 导通与 ESD 漏电流、线阻与压降、芯片 ID / IMSN / ASN、全 PIN 检测、PCBA 元件、摇摆瞬断等 20 余项 |
| 芯片功能检测 | 支持 C68 正反插识别，IC 的 ID、IMSN、ASN 等信息检测；支持非原装线材测试与原装 / 非原装识别 |
| 显示 | 7 寸液晶屏显示器，显示测试数据、实际值与判定结果，信息更全更直观 |
| 提示方式 | 蜂鸣器提示（测试成功一声、失败两声）+ 智能失败原因提示，便于维修 |
| PD / 功率测试 | 支持 CC 线阻检测与 PD 电压档位 5-9-15-20V、3A 切换测试，支持 60W 功率；支持线材老化测试 |
| 摇摆瞬断 | 支持摇摆瞬断测试，每 ms 扫描信号 500 次 |
| 测试速度 | 单线测试最快约 3 秒，支持插入自启动与限定参数可调，产线换线快捷 |
| 测试治具 | 配套专业测试治具与单 / 双面功能测试头，测试更方便、更准确 |
| 数据与维护 | 支持数据保存、升级接口功能，可远程操作维护；子项目可单独开启 / 关闭，提升检测效率 |
| 电源 | AC 电源输入 |

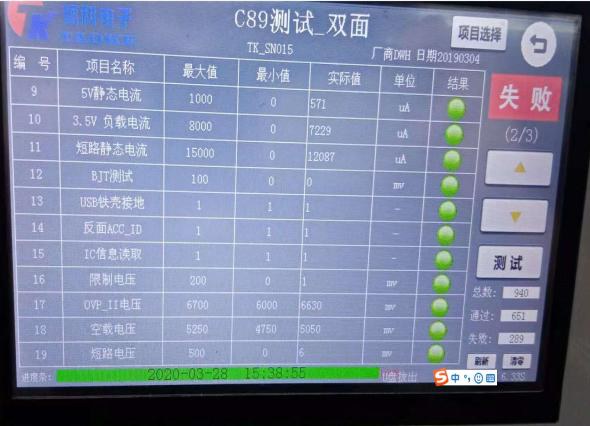

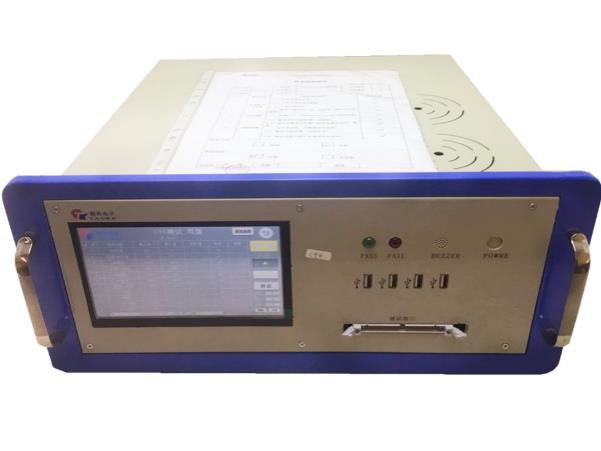

设备实拍
二、性能与技术指标
- 测试项目参考标准均参照 MFi 协会规范
- 支持 Lightning 全系列数据线的断短路测试
- 支持产品 BJT、OVP、Hi5CC、短路保护等功能测试
- 支持产品 D+、D− 导通与 ESD 漏电流检测
- 支持红黑线线阻测试及开启大电流后产品的实际压降测试
- 拥有完善的电流、电压调试界面，方便调试测试参数
- 支持 Lightning 芯片功能检测，如 C68 的正反插识别，IC 的 ID、IMSN、ASN 等信息检测
- 支持 C48 / C68 / C94 / C91 / C89 等全 PIN 检测
- 支持 Lightning PCBA 上面的元件测试与 Lightning 头单端来料测试
- 支持原装 / 非原装识别，支持非原装线材测试
- 智能提示 Lightning 测试失败产品的失败原因，便于维修
- 测试子项目更全面（20 多种测试子项目），且可单独开启 / 关闭
- 支持摇摆瞬断测试，每 ms 扫描信号 500 次
- 支持 PD 电压档位（5-9-15-20V，3A）切换测试，可支持 60W 功率，支持线材老化测试
- 支持数据保存，留出升级接口功能，可远程操作维护
三、功能测试
1. 断短路测试
支持 Lightning C48 / C68 / C52 等全系列数据线的断线、短路检测，快速判断线材导通状态。
2. 保护功能测试
支持 BJT、OVP、Hi5CC、短路保护等功能测试，验证线材与连接器的安全保护性能。
3. D+ / D− 与 ESD
支持 D+、D− 导通测试及 ESD 漏电流检测，覆盖周边 ESD 功能，避免漏测。
4. 线阻与压降
红黑线线阻测试，及开启大电流后产品的实际压降测试，量化线材导通质量。
5. 芯片功能检测
支持 C68 正反插识别，IC 的 ID、IMSN、ASN 等信息检测；支持原装 / 非原装识别。
6. 全 PIN 与 PCBA
支持 C48 / C68 / C94 / C91 / C89 等全 PIN 检测，以及 Lightning PCBA 元件测试、头单端来料测试。
7. 摇摆瞬断测试
支持摇摆瞬断测试，每 ms 扫描信号 500 次，模拟线材弯折下的瞬断性能。
8. PD / 老化测试
支持 PD 电压档位 5-9-15-20V、3A 切换测试，支持 60W 功率与线材老化测试。
四、仪器组成与结构
| 组成部分 | 说明 |
|---|---|
| 测试主板 | 负责 Lightning 各系列线材 / 连接器的电压、电流、协议与芯片功能测试 |
| 工控单元 | 运行测试软件，管理机种（料号）测试档案、测试数据与结果记录 |
| 7 寸液晶屏 | 显示测试项目、量测实际值与 PASS / FAIL 判定结果，信息更全面 |
| 蜂鸣器 | 测试成功蜂鸣一声、失败蜂鸣两声，配合智能失败原因提示 |
| 专业测试治具 | 配套单 / 双面功能测试头，覆盖 Lightning 头正反两面与 USB 端，测试更准确 |
| 状态指示灯 | 通过显示灯 / 失败显示灯，实时直观反馈测试结果 |
| 散热风扇 | 智能温控启动，保障设备长时间连续运行稳定 |

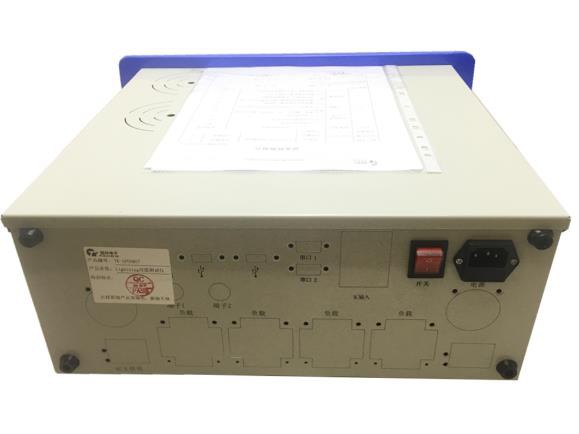

| 电源与接口 | AC 电源输入；外部 USB 接口用于程序升级与数据存取；仪器外部接口与测试底板接口标准化定义，便于连接与维护 |
仪器配件清单
| 名称 | 数量 |
|---|---|
| Lightning 综合测试机（主机） | 1 台 |
| AC 电源线 | 1 条 |
| 专业测试头模组（单 / 双面功能测试头） | 1 套 |
五、测试软件与操作
测试软件运行于设备内置工控单元，通过 7 寸液晶屏触摸操作，测试界面简单明了、易于上手。界面明确显示各项测试数据，并可直接显示实际值，便于分析线材数据、快速定位问题；同时显示测试总次数、通过次数与失败次数。
设备拥有完善的电流、电压调试界面，可直接显示产品的实际电流电压大小，方便检测与参数补偿；可对测试线材的某些功能进行单独测试，对不需要的功能进行关闭，从而加快检测速度、提高效率。软件支持 Lightning 头单端来料测试，并预留数据保存与升级接口，可远程操作维护。
六、典型应用
- Lightning 全系列数据线功能测试：C48、C68A、C68E、C68、C52、C91、C89、C94、C78 等全系列数据线与连接器。
- 单 / 双面功能测试：C48、C91、C89、C94 等单面 / 双面功能测试，覆盖 Lightning 头正反两面与 USB 端。
- Lightning 充电器与适配器测试：各类 Lightning 充电器、C94 适配器与电源线测试。
- 仿品测试与原装识别：C52-C94 仿品单面 / 双面功能测试，原装 / 非原装识别。
- Micro to Lightning 转接线测试：Micro to Lightning、C91 等转接线功能测试。
- Type-C 系列测试：Type-C 2.0、Type-C 2.0 100W 功能测试。
- A to C 与 C10B 测试：A to C 2.0、C10B 等接口产品功能测试。
- 来料与制程检验：Lightning 头单端来料测试、Lightning PCBA 元件测试。
- 校验项目测试：设备自检与校验项目，保障量测基准准确可靠。
七、制造商
本产品由 东莞市韬科电子有限公司（TAOKE） 自主研发与交付。公司是国家认证的高新技术企业，拥有专业的底层嵌入式软件、应用层软件及硬件团队，具备自主开发的量测、控制模块等核心技术，可为客户开发设备、实现工业自动化控制，在保障质量的同时提高生产效率。
了解更多产品资讯，请访问 www.taoke-dg.com 或致电 0769-88058576。
品牌说明：TAOKE（东莞市韬科电子有限公司）与 TAOYAN（东莞市韬延电子科技有限公司）为同一家公司，本页展示的产品与资料统一以 TAOKE 品牌对外呈现。公司统一地址：东莞市横沥镇康乐路13号。
