服务器散热器模组多热源检测设备 是 TAOKE（东莞市韬科电子有限公司）面向服务器散热模组量产检测打造的多工位多热源测试设备。设备支持 6 个工位、每工位最大输出功率 1200 W，每个工位可同时对 4 个热源测试，单热源测试模式下可扩展至 24 个工位；配合曲线测试、温差对比与热阻比判定，为散热模组的性能与一致性检测提供完整的产线方案。
一、产品概述
设备采用多工位布局，由气缸自动控制完成产品压合与测试连接，每个通道的测试结果直观显示。测试过程中同步采集环境温度与散热温度并进行温差对比，按热阻比范围自动判定结果；每个工位均支持曲线测试，测试结果与产品扫码数据关联保存至数据库，便于参数追溯与品质分析。
主要功能：多工位多热源同时测试、单热源模式扩展 24 工位、工位曲线测试、环境 / 散热温度温差对比、热阻比范围判断、产品预热、多机种料号参数保存、数据库保存与查询、扫码数据关联追溯、气缸自动控制，以及超温 / 超功率 / 发热丝短路保护。
核心参数
| 项目 | 规格 |
|---|---|
| 产品名称 | 服务器散热器模组多热源检测设备 |
| 测试工位 | 6 个工位；单热源测试模式下可扩展至 24 个工位 |
| 单工位最大输出功率 | 1200 W |
| 热源数量 | 每个工位 4 个热源同时测试 |
| 温度测量 | 环境温度与散热温度同步采集，温差对比 |
| 结果判定 | 热阻比范围判断；每个通道测试结果直观显示 |
| 曲线测试 | 支持每个工位曲线测试，直观显示测试结果 |
| 数据管理 | 数据库保存、可查询测试结果；产品扫码数据关联保存，便于参数追溯 |
| 参数档案 | 支持多个机种、料号、参数保存 |
| 预热功能 | 支持产品预热，提高测试精准度 |
| 控制与保护 | 气缸自动控制；超温、超功率、发热丝短路保护 |

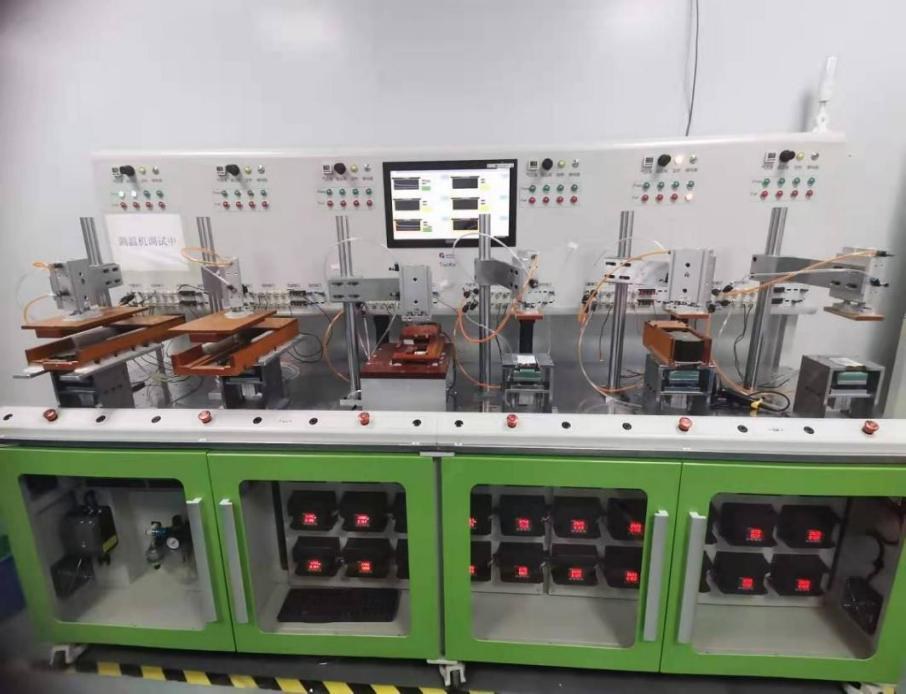

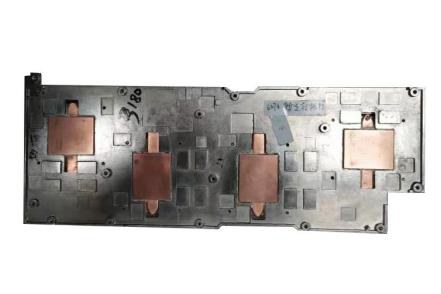

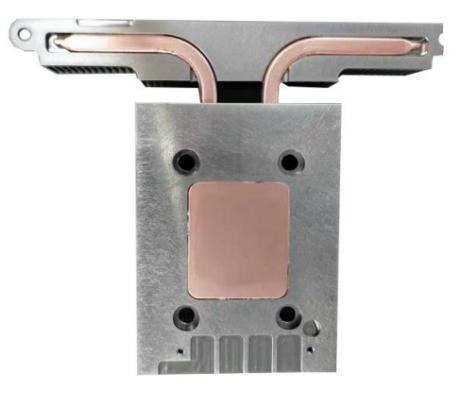

设备与产品图
二、性能与技术指标
- 支持散热模组 6 个工位，每个工位最大输出功率为 1200 W
- 支持每个工位四个热源同时测试，单热源测试时可拓展为 24 个工位
- 支持每个工位曲线测试，直观显示测试结果
- 支持数据库保存，可查询测试结果
- 支持产品预热功能，提高测试精准度
- 支持多个机种、料号、参数保存
- 支持环境温度与散热温度，温差对比
- 支持热阻比范围判断
- 支持每个通道测试结果直观显示
- 支持气缸自动控制
- 支持产品扫码数据关联保存，便于参数追溯
- 支持超温、超功率、发热丝短路保护
三、功能亮点
1. 多工位多热源测试
6 个工位、每工位 4 个热源同时测试，单热源模式可扩展至 24 工位；单工位最大输出功率 1200 W，满足散热模组量产节拍。
2. 曲线测试
每个工位均支持曲线测试，升温与散热过程曲线化呈现，测试结果直观可查。
3. 温差对比与热阻比判定
同步采集环境温度与散热温度进行温差对比，并按热阻比范围自动判断产品合格与否。
4. 数据库与扫码追溯
测试结果数据库保存、随时查询；产品扫码数据关联保存，实现单件产品的参数追溯。
5. 预热与参数档案
产品预热功能提高测试精准度；支持多个机种、料号、参数保存，换线切换快速。
6. 自动控制与多重保护
气缸自动控制上下料压合；具备超温、超功率、发热丝短路保护，保障设备与产品安全。
四、典型应用
- 服务器散热器模组量产检测：多工位对散热模组的多热源同时加载与温度采集，进行性能与一致性检测。
- 带热管 / 均温结构的散热部件测试：对含多个热源的散热器模组逐工位测试，直观输出温度与热阻比曲线。
- 品质追溯与数据分析：结合扫码关联与数据库查询，对量产散热模组的测试数据进行追溯与分析。
五、制造商
本产品由 东莞市韬科电子有限公司（TAOKE） 自主研发与交付。公司专注于嵌入式软硬件开发、工业自动化控制及储能系统解决方案，拥有自主开发的量测模块、控制模块等核心技术，可为客户开发设备，实现自动测试与工业自动化控制，在保障质量的同时提高生产效率。
了解更多产品资讯，请访问 www.taoke-dg.com 或致电 0769-88058576。
品牌说明：TAOKE（东莞市韬科电子有限公司）与 TAOYAN（东莞市韬延电子科技有限公司）为同一家公司，本页展示的产品与资料统一以 TAOKE 品牌对外呈现。公司统一地址：东莞市横沥镇康乐路13号。
